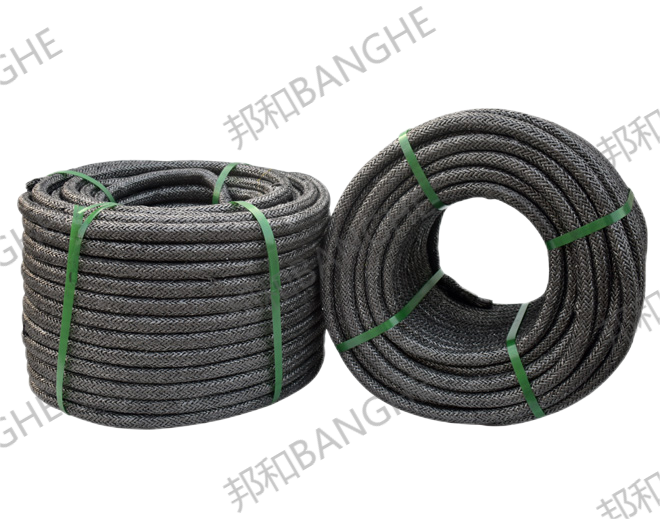

柔性石墨接地線
一、材料說明
石墨柔性接地體是一種新型非金屬導電材料,性能穩定,自身電阻率低,耐高低溫,耐酸堿腐蝕,耐大電流沖擊,材質性質不發生變化。本產品呈電纜狀,主要由內部抗拉作用的不銹合金絞線體、外部散泄雷電流的石墨體和與桿塔引下線連接的不銹鋼連接頭以及組裝接地網是匹配的石墨復合連接器構成。
二、主要性能特點
1、石墨柔性接地體材料是新型的接地材料,構成成分均具有良好的耐腐蝕性,與扁鋼等金屬類接地體相比具有很強的防腐性。能經受濱海地區的氯化物鹽土、硫酸鹽鹽土、蘇打鹽土及喀斯特土壤等各類土壤的腐蝕。
2、石墨柔性接地體截面大,表面粗糙構成細孔,與土壤具有良好的粘結姓性,尤其在高阻地區降阻效果突出。
3、在相同的降阻效果下,石墨柔性接地體使用量較扁鋼等金屬類接地體更少,從而減少了土壤使用面積,節約了土地資源。
4、石墨柔性接地體與扁鋼等金屬接地體相比具有良好的工程性,輕便易運輸可蛇形可挖,避開巖石、樹木,開挖量少,不破化綠化,回填等簡單易行,接地體壓接互聯,無需焊接,無需電源焊機等現場要求。
5、石墨柔性接地體為非導磁材料,在工頻及雷擊高頻沖擊下其有效散流長度遠大于鋼材類接地體,具有良好的動熱穩定性,溫升低,避免土壤燒結,降阻效果突出。
6、環保不污染環境。使用不受環境氣候條件的限制,可長期在高寒地區和濕熱地區使用。
7、使用范圍廣。可廣泛在電力、通訊、鐵路、高速公路、石油、化工、建筑、軍事等部門的防雷接地工程應用。
三、主要技術性能指標
1,產品外觀要求:石墨體外表面光滑一致,泄流層緊密,不銹鋼件呈銀灰色。
2,電阻率:≤3.5×10Ω.m
3,雷電流沖擊耐受:8/20μs 、200kA標準雷電流18次沖擊無損壞。
4,熱穩定性能:2kA、1s)ΔT<673K(400℃)
5,工頻沖擊電流耐受:0.5s、1kA
6,耐低溫:-40℃
7,接地體抗拉強度:17.60kN。
8,抗繡和年受酸堿腐蝕度(重量%比):不生銹≤0.001%使用壽命50年。
9,接地體連接件抗拉強度>5kN,接地體連接件接續電阻<5mΩ
10,接地體連接部位受酸堿腐蝕后抗繡性能和雷電流沖擊耐受:不生銹,200kA沖擊18次無損壞.

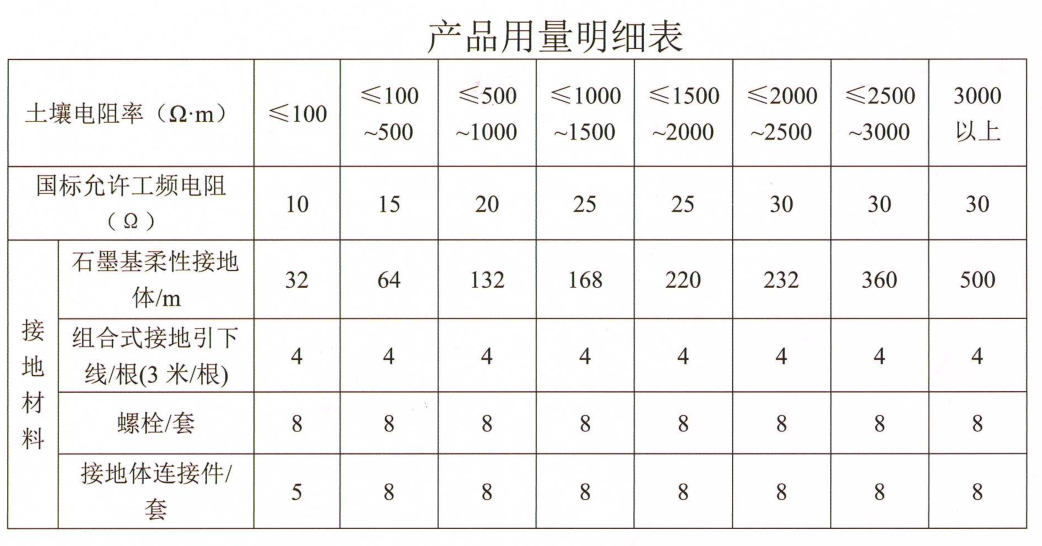

四、接地裝置形式與產品用量
1,依據本產品的特性和特性和雷電流在土壤中散泄的物理特性,本產品組裝的接地裝置形狀可采用環“口”狀。

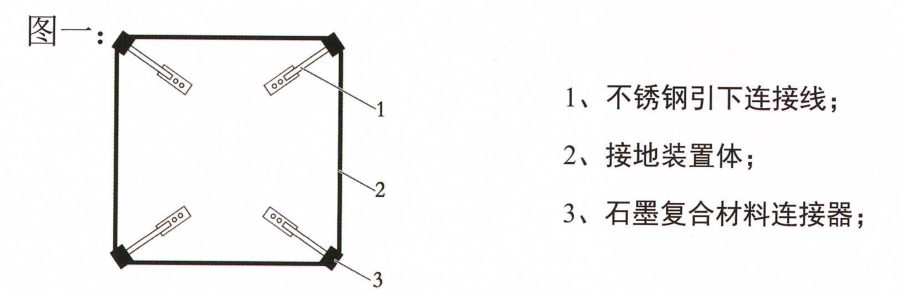

2,在土壤電阻率(≤100Ω.m)的土壤中,可采用如圖一所示裝置形狀,其中方框邊長一般為≥8m,接地體總用量32米左右,接地電阻滿足標準要求。

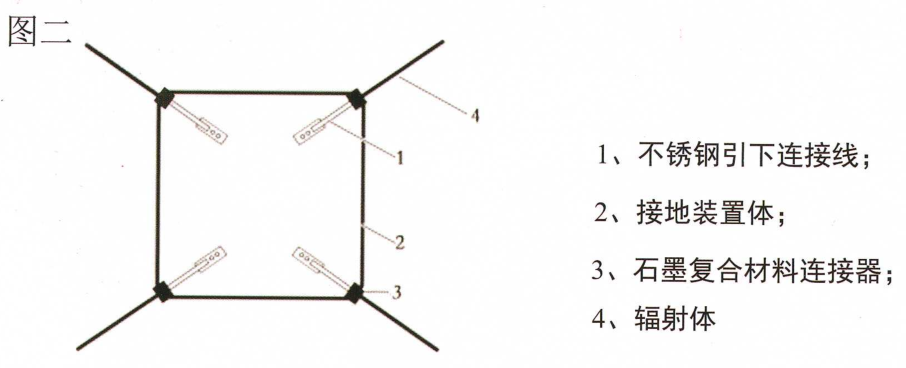

3,在土壤電阻率(100~500Ω.m)的土壤中,可采用如圖二所示裝置形狀,其中方框邊長一般≥8m,在接地體四個邊角沿45°方向上外延4根輻射線,每根射線長度約8~15m,接地電阻滿足標準要求。
4,在土壤電阻率(500~1000Ω.m)的土壤中,可采用如圖三所示裝置形狀,其中方框邊長一般為≥8m,在接地體四個邊角沿45°方向上外延4根輻射線,每根輻射線長度約10~20m,接地電阻滿足標準要求。

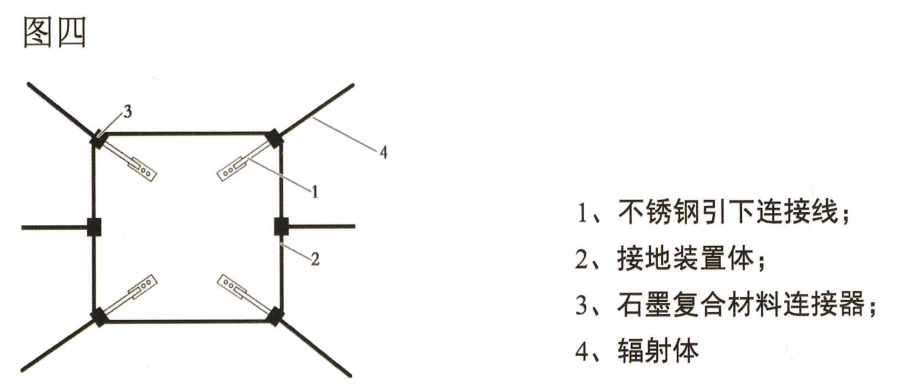

5,在土壤電阻率(1000~1500Ω.m)的土壤中,可采用如圖四所示裝置形狀,其中方框邊長一般為≥10m,在接地體四個邊角沿45°方向與水平中點位置外延4根輻射線,每根射線長度約20~30m,接地電阻滿足標準要求。

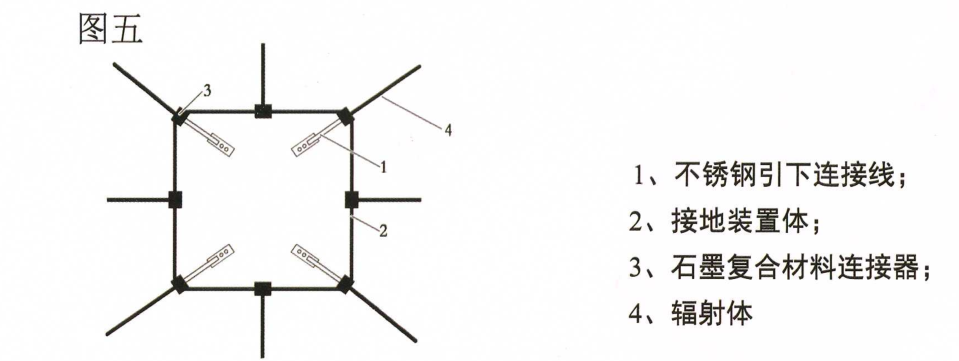

6,在土壤電阻率(1500~2000Ω.m)的土壤中,可采用如圖五所示裝置形狀,其中方框邊長一般為≥12m,在接地體四個邊角沿45°方向、各邊框中點位置外延8根輻射線,每根射線長度約20~30m,接地電阻滿足標準要求。

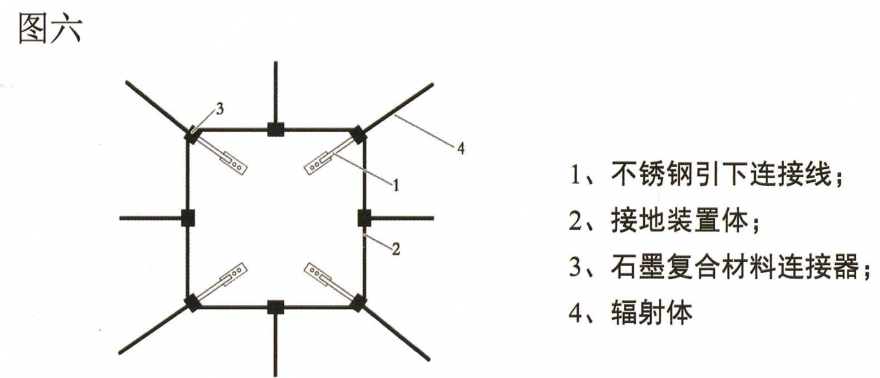

7,在土壤電阻率(,2000~2500Ω.m)的土壤中,可采用如圖六所示裝置形狀,其中方框邊長一般為≥15m,在接地體四個邊角沿45°方向、各邊框中點位置外延8根輻射線,每根射線長度約25~30m,接地電阻滿足標準要求。

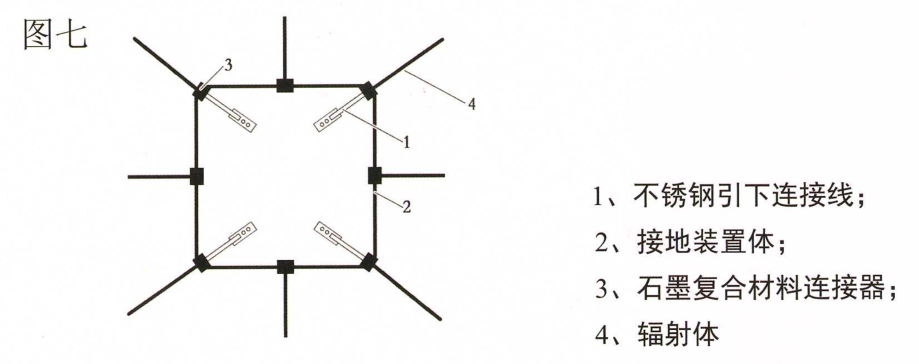

8,在土壤電阻率(2500~3000Ω.m)的土壤中,可采用如圖七所示裝置形狀,其中方框邊長一般為≥15m,在接地體四個邊角沿45°方向、各邊框中點位置外延8根輻射線,每根射線長度約30~40m,接地電阻滿足標準要求。此外,若接地網埋設點土壤分層且下層土壤電阻率明顯偏低,可在方框四個邊角處選用垂直接地體,進一步降低接地網的接地電阻。

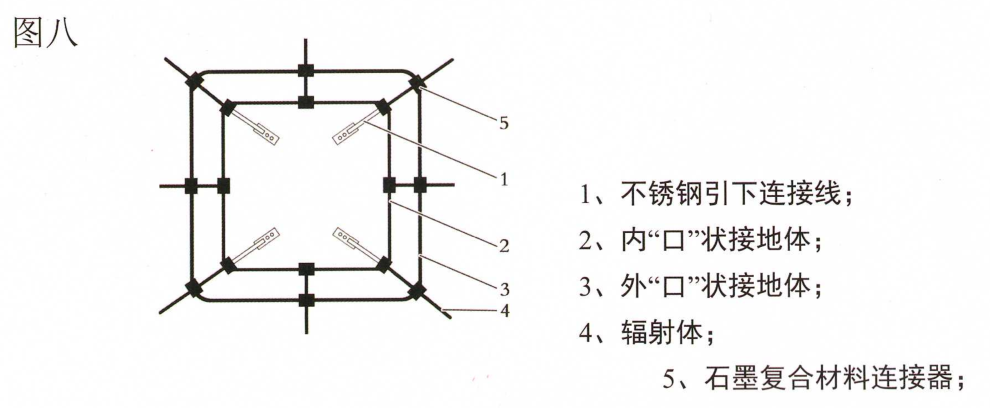

9,在土壤電阻率3000Ω.m的土壤中,可采用如圖八所示雙“口”狀接地裝置形狀,其中內方框邊長一般為≥10m,外邊框邊長一般≥15m,在接地體四個邊框邊角沿45°方向、各邊框中點位置外延8根輻射線,每根射線總長度約40~50m,接地電阻滿足標準要求。此外,若接地網埋設點土壤分層且下層土壤電阻率明顯偏低,可在內方框四個邊角處選用垂直接地體,進一步降低接地網的接地電阻。
六、安裝施工工藝
1,嚴格按照用戶圖紙設計要求進行。
2,石墨接地體的施工。
2.1施工工藝流程
測量土壤電阻→規劃接地網鋪設線路→挖掘接地體溝→引下連接線連接板與桿塔連接→引下連接線下接頭與接地體不銹合金連接頭螺接→輻設接地體→組裝接地網→埋土→夯實→測量接地電阻。
2.2石墨接地體的敷設

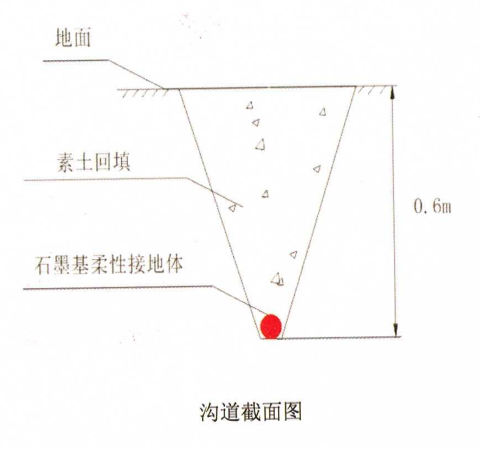

(1)溝道開挖截面如圖,深度可根據當地土壤條件選擇0.5-0.8m,寬度不作要求;
(2)根據接地網設計結構及現場地形、土壤條件,可蛇形開挖,避開樹木和巖石,也可穿越開挖,穿過樹根和管道,形狀和設計基本一致;
(3)接地體敷設完成后選擇素土回填,可分層夯實,也可用澆水方式使土壤成泥漿狀回填。

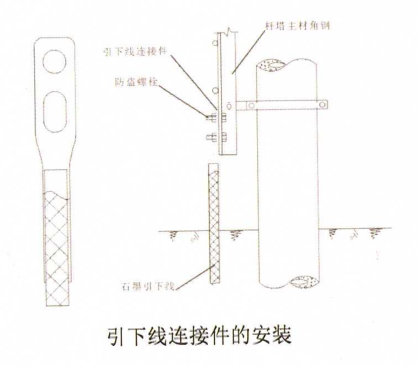

2.3高強石墨引下線連接件的安裝
(1)將石墨引下線一端插入接續金具套管,深度不少于170mm;
(2)用600T環形筘壓機擠壓接續金具套管,直到全部壓緊;
(3)用M16可拆卸式防盜螺栓將引下線連接件與鐵塔根部連接。

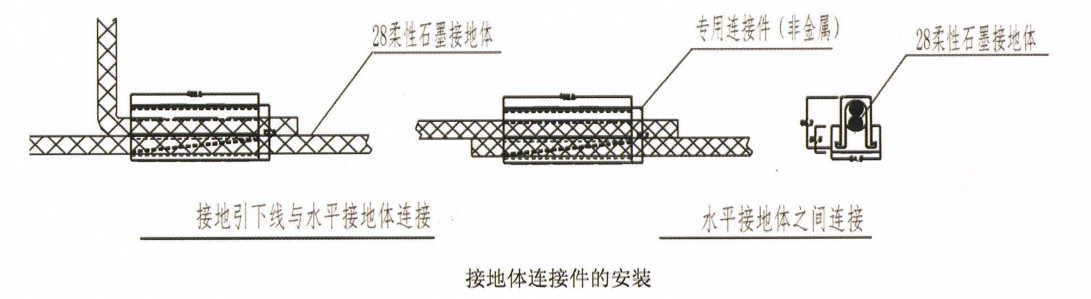

2.4接地體連接件安裝
(1)將待連接的兩根石墨接地體重疊放置在U型槽內;
(2)利用壓板在U型槽內將石墨接地體向下壓緊,直至壓板與U型槽兩端完全重合;
(3)將防退插銷插入即可。
2.5根據接地體材料結構和雷電流在土壤中散泄的性能,本品一般要求組裝接地網形狀為□形或o形,其□的型四角呈圓弧狀,弧度為30度,□型和o型地網其直徑不得小于5米。
3,埋設深度和測量方法要求
柔性石墨接地體的埋設深度和埋設要求及接地電阻測量方法可按傳統金屬接地體的工藝方法和要求進行。
七、注意事項
1,產品外部散泄雷電流的導電石墨體質軟、強度較低,在搬運安裝施工中應注意對其保護,防止刮劃、損傷,如有破損用石墨線或石墨布包扎處理。
2,接地體外表面設有塑料保護膜時,應在埋土前清除,在清除過程中應注意對接地體石墨層的保護;如接地體設有水溶性保護膜,埋土后測量接地電阻應在七天后進行。
3,引下不銹合金連接線與接地體鎖線連接頭部位,必須埋在土壤下,禁止石墨體裸露在地表上。
4,在氯離子重的鹽堿地、鹽池和海水中,柔性石墨接地體結構中的不銹合金件全部采用含鉬的316不銹鋼材質。
5,本產品安裝使用后,如接地電阻值超標,達不到設計要求時,可采取延長輻射線,加大接地體尺寸施加物理降阻劑,調節土壤電阻率等措施,直至達標。
